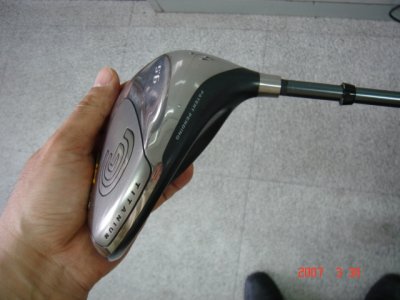

클리브랜드
										HiBORE 리샤프팅을 해보겠습니다.



　



										# 준비물









												드라이버




												클리브랜드
												HiBORE 9.5도







												샤프트





												UST
												Proforce V2 65 S flex







												그립





												Golf
												Pride Dual Durometer 0.600 Core







												페룰





												샤프트의 팁 직경에 맞는 페룰을 구합니다.



												페룰은 장식용이므로 맘에 드는 모양을 고르시면 됩니다.







												호젤 아답타





												샤프트의 팁직경이
												0.335”이고
												헤드의 호젤 내경이
												0.350”라서
												구경이 맞지 않으므로 이를 보정해줄 아답타
												(SHIM)이 필요합니다.







												히팅건













												저울





												골프용 저울은 0.1g
												단위로
												500g까지 잴 수 있는 저울이 좋습니다.







												자





												클럽의 단위는 대부분 인치를 사용하므로 인치를 잴 수 있는
												자가 있어야 합니다.







												쇠톱





												샤프트를 자를 때 사용합니다.







												마스크





												샤프트의 재질은 아주 미시한 탄소입니다.
												따라서 자르거나 갈아낼 때 미세분진이 생기므로
												호흡기로 들어가면 좋지 않습니다.







												에폭시





												에폭시는 여러가지 종류가 많습니다.
												하지만 클럽의 조립에는 나중에 샤프트의 교체를
												위해서 90-100도에서
												파괴되는 온도특성을 가진 에폭시를 사용해야 합니다.



												가장 좋은 에폭시는 세멘다인사의
												Y-610이지만 고가입니다.



												사용하려는 에폭시는 90도에서
												파괴되며 Devcon
												최고의 접착력을 자랑하는
												S-33입니다.
												접착시간은
												30분이며
												2시간 이후에 사용가능 합니다.







												그립장착도구




												그립,
												그립테이프,
												그립용제







												기타




												그립테이프,
												네임펜,
												드릴비트,
												이쑤시게,
												휴지







										# 헤드 샤프트 분리

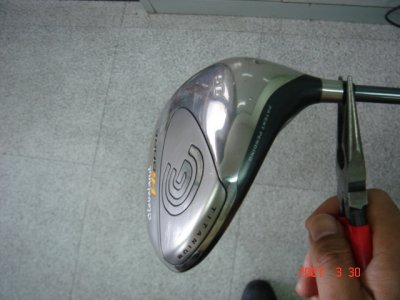

												페룰 제거


















												헤드 분리기에 물리기 위해 기존 클럽의 페룰을 제거 합니다.
												페룰을 살리고자 한다면 휴지등을 이용해 흠
												나지 않도록 잡고 렌치로 비틀어 벌리면 됩니다만 항상 살릴
												수 있는건 아닙니다.


												원
												샤프트와 바꾸려는 샤프트의 굵기가 서로 달라 페룰은 새걸로
												끼웁니다.



												페룰의 외경과 호젤의 외경이 딱 맞지 않는 경우도 많습니다.







												헤드 샤프트
												분리

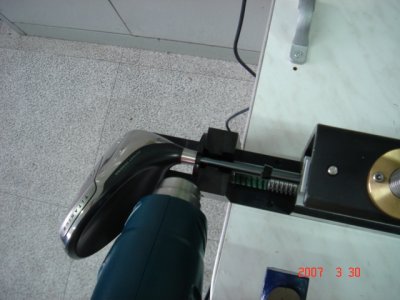

												클럽을 헤드분리기에 고정합니다.

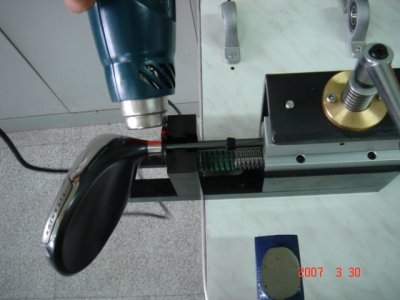

												히팅건을 이용하여 호젤에 열을 가합니다.



												한곳에만 열을 가하지 말고 방향을 바꿔가며 고르게 열이
												전달되도록 합니다.



												에폭시의 종류에 따라 다르지만 보통
												1분 정도면 충분합니다.

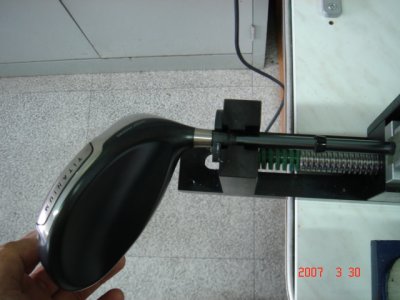

												가볍게 핸들을 돌리면 헤드가 밀려 나갑니다.


												큰
												병뚜껑을 여는 정도의 힘이면 충분합니다.







												호젤 청소














												호젤 내부의 에폭시 찌거기를 제거하여 접착력을 좋게 합니다.
												직경이 맞는 드릴 비트를 이용하면 좋습니다.







										# 스파인 검사

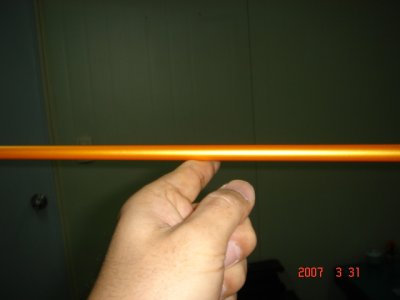

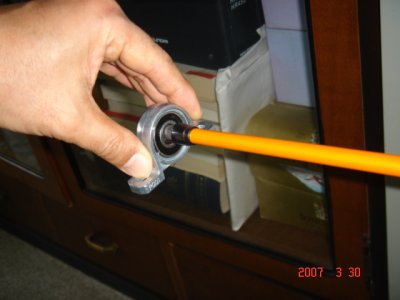

												샤프트의 휘어지는 방향을 측정합니다.



												스파인 측정기를 이용해서 샤프트의 방향별 탄성력을 재는게
												좋지만 휘는 방향을 알면 소기의 목적을 달성하게 되므로
												간단하게 볼 베어링으로 제작된 스파인 측정기를 이용해도
												아무런 지장 없습니다.














												방향을 측정한 후 방향을 표시합니다.


												이
												표시한 방향에 맞춰 헤드를 결합하면 됩니다.







										# 샤프트 절단








												호젤 깊이
												측정














												호젤에 샤프트의 삽입 길이를 측정합니다.
												도색을 벋거내거나 페룰의 위치를 가름해 보기위해 필요합니다.
												팁에
												네임펜을 이용하여 표시를 합니다.







												팁
												가공 (도색
												제거)

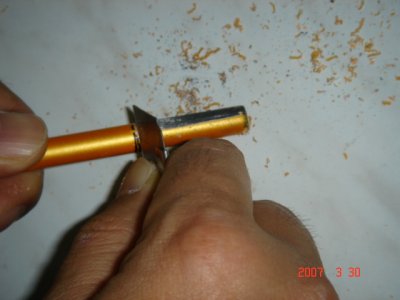

												팁의 도색을 호젤에 표시한 길이만큼 긁어내서 접착력이
												좋도록 합니다.
												칼을 이용하여 도색을 벗겨낸 후 사포를
												이용하여 깨끗하게 합니다.
												도색은 가볍게 긁어주면 쉽게 벋겨지기 때문에
												과도하게 긁어내지 않도록 하십시요.
												상처를 내도 좋지 않습니다.

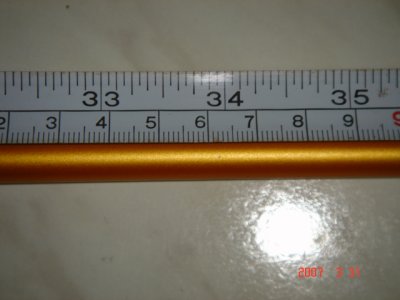

												길이 측정














												제작할 길이를 측정합니다.

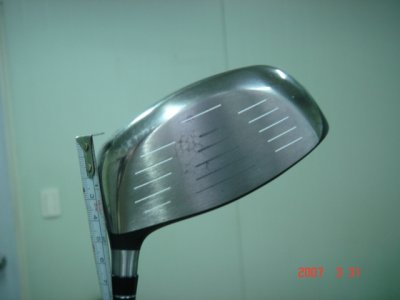

												길이를 측정하는 방법은 여러가지가 있지만 보통 헤드의 솔을
												수평으로 하여 샤프트의 연장선과 맞닫는 곳에서부터 길이를
												측정합니다.



												역시 버트쪽에 네임펜으로 표시를 합니다.







												샤프트 절단














												쇠톱을 이용해서 샤프트를 절단합니다.



												샤프트를 돌려가면서 살살 자르면 쉽게 잘라집니다.
												스틸샤프트의 경우엔 쇠톱으로 하는게 아니라
												파이프 커터를 이용해야 합니다.







												스윙웨이트
												측정














												헤드와 샤프트,
												아답타를 끼우고 그립을 테이프로 붙인 후
												스윙웨이트를 예상해 봅니다.

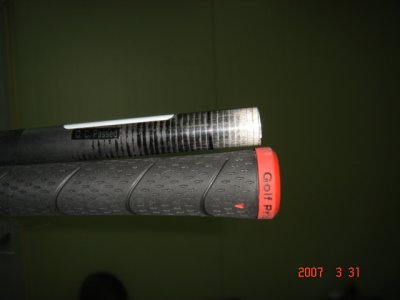

												그립은 1/8”
												두께를 차지하므로 샤프트보다
												1/8”
												(3mm) 정도 튀어 나오도록 고정합니다.

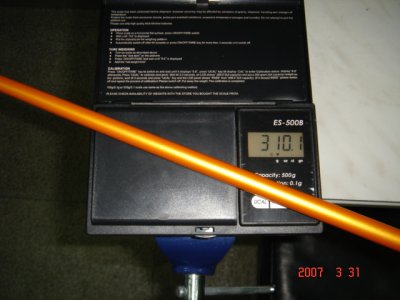

												스윙웨이트를 계산하기 위해 샤프트에 헤드를 꼳은 후 전체
												무게를 잽니다.
												(310.1g)














												클럽의 무게 중심점을 측정합니다.



												그립끝에서 14”를
												뺍니다.




												(33
												15/16


												–
												14 = 19.9375 inch)














												스윙웨이트를 도표에서 비교합니다.



												310.1 x
												19.9375 = 6182.6 = D2.8




												D2에
												맞추기 위해 버트를
												5mm 정도 잘라냅니다.
												에폭시의 무게를 추가한 것 입니다.



												스윙웨이트 1포인트는
												1/4”
												정도 됩니다.














												똑바로 단번에 자르기 어려우면 여유있게 자른 후
												샌드페이퍼로 갈아서 마무리합니다.

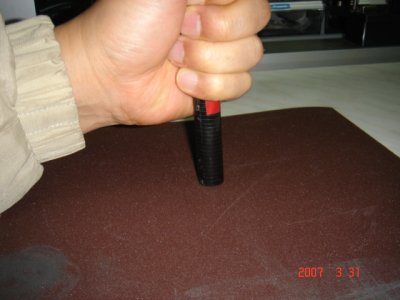

												샌드페이퍼를 책상에 깔고 샤프트를 수직으로 세운 후 손으로
												잡고 갈아내면 수평으로 쉽게 갈아낼 수 있습니다.

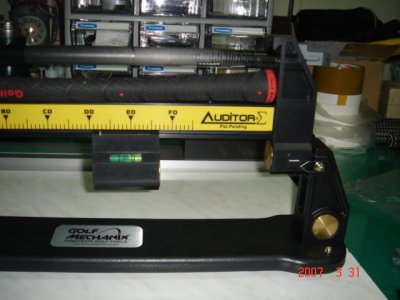

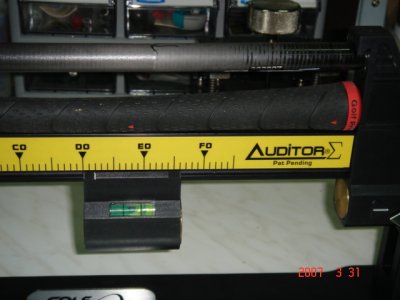

												자르기 전후 계산 값과 실제 측정기의 측정값과 비교해
												보았습니다.



												자르기 이전의 값은 계산값과 같은
												D2.8을 나타내며
												5mm 잘라낸 후
												D2를 가리키고 있음을 알 수 있습니다.







										# 샤프트 교체








												에폭시 작업














												에폭시를 잘 혼합한 후 팁과 호젤속에 발라줍니다.
												많이 바른다고 접착력이 좋아지는게 아니고
												샤프트 속이나 겉으로 밀려 나오므로 적은 양을 사용하는게
												좋습니다.



												이쑤시게를 사용하는게 좋습니다.

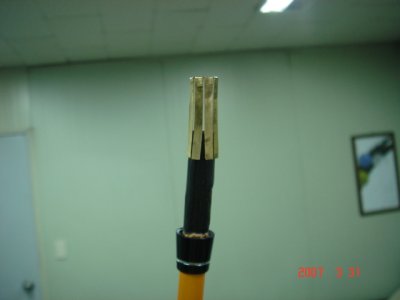

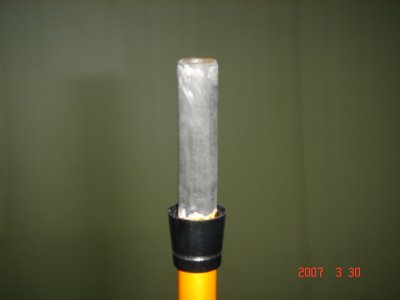

												아답타를 팁에 끼웁니다.



												아답타 위에 에폭시를 한번 더 발라줍니다.


												　







												헤드 샤프트
												결합

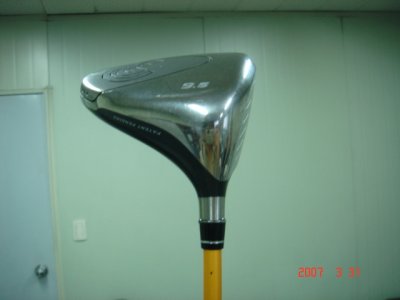

												스파인의 방향을 맞춰 헤드와 샤프트를 결합합니다.
												보통 스파인을
												6시 방향으로 끼우며 샤프트의 로고 방향과
												일치하지 않을 경우가 많습니다.



												사진에 샤프트에 스파인 표시한 점이 보입니다.



												에폭시가 호젤과 페럴 사이로 약간 삐져나온걸 볼 수
												있습니다.
												휴지로 잘 닦아 냅니다.














												헤드와 샤프트를 결합 한 후
												2시간 이상 보관합니다.
												20도 정도로 따뜻한 곳에 보관하는게 좋습니다.














												그립을 끼워 완성합니다.
